• Gracias a los mecanismos podemos hacer trabajos, que a priori costarían mas "trabajo". El caso mas sencillo ya lo puso Arquímedes con su palanca, que andaba como loco buscando un punto de apoyo para mover el mundo.
• La  noria, los molinos de trigo, el tornillo sinfín y un largo etc. forman parte de nuestra sociedad, pero ya eran utilizados desde hace siglos.
• Aprovechar las fuerzas de la naturaleza y emplearlas en nuestro beneficio ha sido siempre el objetivo de todo ingeniero mecánico.
• En esta hoja vamos a hacer algunas cuestiones referidas a mecanismos, tanto la resolución de ejercicios teóricos como la realización de ejercicios de cálculo. Como siempre en tenéis los ejercicios resueltos

 1. Un pescador  tiene un encuentro muy desafortunado con un gran escualo mientras pescaba con su caña de pescar.  La barca es de remos y puede ajustar la longitud de pala que puede entrar en el agua. Aquí tenemos un tipo de palanca

Para una salida apresurada,¿ que debería hacer el pescador?.































a) Entrar la pala lo máximo posible

b) Sacar la pala lo máximo posible

c) Quedar el remo de tal forma que el punto de apoyo divida al remo en dos partes iguales

d) Utilizar un solo remo

d) Sacar el remo de la abrazadera de sujeción y liarse a palos con el escualo

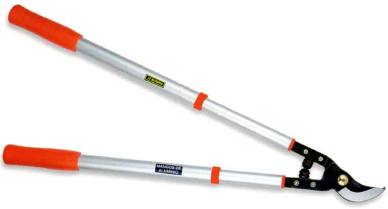

2 Unas tijeras de podar puede cortar grandes ramas de árboles si ejercer demasiada fuerza. ¿ A que crees que se debe la facilidad con la que el agricultor puede cortar las ramas?.

a) las hojas de las cuchillas tienen vanadio.

b) La distancia del punto de apoyo a la fuerza ejercida es corta

c) La distancia de la resistencia al punto de apoyo es corta

d) La distancia del punto de apoyo a la resistencia  es mucho menor que la distancia del punto de apoyo a la fuerza

3. Tenemos que levantar una carga de 2000 Kg. y para ello empleamos una palanca de hierro de longitud 2 metros. Calcula la distancia máxima para poner el punto de apoyo si la fuerza que ejercemos en el extremo de la palanca es 50 Kg.

a) 4,87 cm
b) 48 cm
c) 10 cm
d)  1 cm

 4. La siguiente figura representa un sistema de poleas filas y móviles. Si la pieza verde tiene un peso de 500 Kg., la fuerza que se debe aplicar en el extremo de la cuerda para poder levantar este bloque es:



a) 125 Kg.

b) 250 Kg.

c) 500 Kg.

d) 100 Kg.

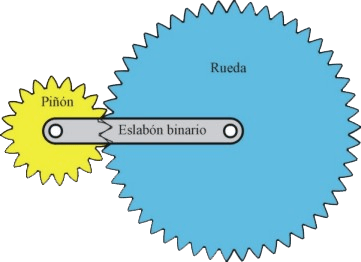

5. Un reloj tradicional está compuesto por varios tipos de ruedas dentadas, de forma que se ajustan de tal forma que cuando una de las ruedas da una vuelta, produce el movimiento de una parte de 60 ( movimiento de un segundo. ¿  En la imagen de la figura, calcular a que velocidad gira la  rueda azul  ( 100 dientes ) si la amarilla que gira a 200 rpm tiene 50 dientes

a) 20 rpm

b) 200 rpm

c) 100 rpm

d) 1000 rpm

6. Estamos de paseo en bici con nuestros amigos  y el camino toma una pendiente muy pronunciada. ¿Que cambio debes hacer a tu bici para que puedas subir con la mayor facilidad?.

a)  Ruedas pequeñas que muevan ruedas grandes
b)   Ruedas grandes que muevan ruedas pequeñas
c)   Un solo piñón que mueva una rueda con el mismo numero de dientes
d)   Un solo piñón que mueva una rueda muy pequeña

7. Un tornillo sinfín mueve una rueda de 30 dientes. Si el tornillo gira a 60 revoluciones por segundo, la rueda gira a

a)  3600 rpm
b)  120 revoluciones por segundo
c) 120 rpm
d)  3600 revoluciones por segundo

8. Una carretilla está cargada con un peso de 200 Kg. Si la longitud que hay entre la rueda y el mango es 1 metro y la distancia desde la carga a la rueda es 50 cm, la fuerza que debemos hacer en cada mango para levantar la carretilla es:

a) 100 Kg.
b) 50  Kg.
c)  250 Kg.
d)  150 Kg.

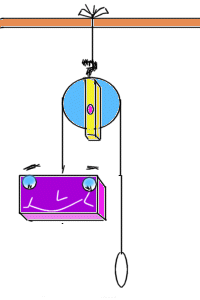

9. Tenemos una sola polea fija que utilizamos para subir una caja muy simpática. Si la caja pesa 20 Kg., la fuerza empleada para subirla es

a)  sube sola por acción de la polea

b) 5 Kg.

c) 10 Kg.

d)  20 Kg.

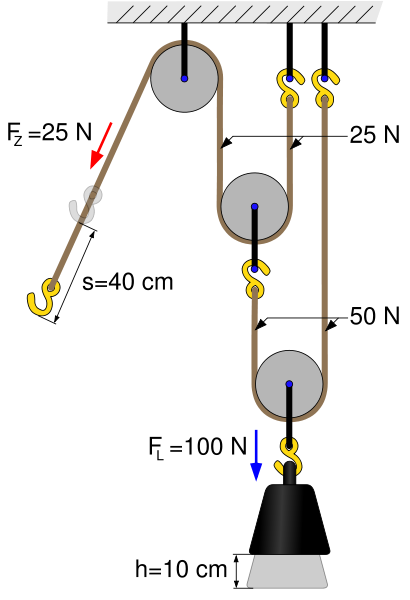

10.No podemos engañar a la física y todos los principios se deben conservar. El la imagen que aparece en la parte inferior, se representa un sistema de poleas fijas y móviles. Podemos olvidarnos de las fórmulas si razonamos sobre esta figura. Podemos destacar en ella que

a)  La distancia que recorre el peso es siempre menor en todo sistema de poleas
b)  En un sistema de poleas ideal ( sin perdidas de calor en las ruedas, peso de poleas nulo,  deformación de cuerdas, etc ) el trabajo es conservativo
c)  La fuerza que se aplica en la cuerda siempre es 25 Kg.
d)  Por cada polea, el peso se reduce por dos

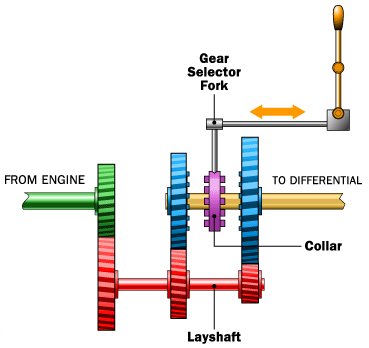

11.  La imagen siguiente muestra una caja de cambios de un vehículo tradicional.  La caja de cambios desplaza el collar para poder enganchar las diferentes ruedas del diferencial ( ruedas azules ). Las ruedas azules siempre hacen contacto con las rojas y es el collar quien acopla al eje del diferencial ( que ira luego a las ruedas ) . ¿ Como debemos poner el collar para que el coche tome la máxima velocidad?.

a) En esta posición es como mayor velocidad toma

b) Desplazando el collar a la derecha, de forma que toma el movimiento de la rueda azul grande

c)  El collar a la izquierda, de forma que se acopla el movimiento de la rueda azul pequeña con el eje del diferencial

d) Desplazando las dos partes del collar a ambos lado, de forma que se acoplan las dos ruedas azules y el coche toma una gran velocidad

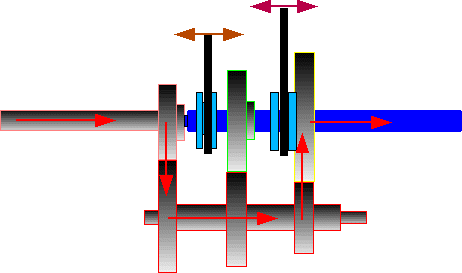

12. En la imagen se representa una caja de cambios de un coche sencillo. ¿ Cuantas marchas puede tomar, incluyendo el punto muerto?.





a)  2
b)  3
c)  4
d) 5







13. Los trenes tradicionales se movían gracias a la potencia de una máquina de vapor. La tracción se realizaba a la rueda mediante un sistema  de

a) poleas-correas
b) Biela-manivela
c)  Leva-seguidor
d)  Conjunto de ruedas dentadas

14. Si el combustible se quema en el interior de la máquina, ésta recibe el nombre de

a) Motores de implosión
b) Máquinas de combustión combinada
c)  Maquinas de explosión
d)  Máquinas de combustión interna

15. En la máquina de vapor, es necesario un elemento para que el agua pase de estado vapor a líquido. Este componente recibe el nombre de:

a)  Válvula de estado gaseoso
b) Condensador
c) Convertidor de estados
d) Evaporador

16. En el motor de 4 tiempos, el momento cuando la válvula de escape se abre y el pistón sube, recibe el nombre de

a) Admisión
b) Escape
c) Explosión
d) Compresión

17. En el motor de 4 tiempos, el momento cuando la mezcla está muy comprimida debido a que el pistón comprime la mezcla aire-gasolina y la bujía entra en acción, recibe el nombre de:

a) Admisión
b) Escape
c) Explosión
d) Compresión

18. La cilindrada de un cilindro de una moto se calcula  por el volumen que recorre el cilindro ( carrera ). En la imagen de la izquierda, PMS significa Punto Muerto Superior, PMI es el Punto Muerto Inferior. ¿Como calculamos la cilindrada de esta moto?.

a)  Calculando el volumen que hay entre el PMS y las válvulas
b) Calculando el volumen por encima del PMI
c) Multiplicando Π, por el radio del cilindro elevado a 2 y por la distancia entre el PMI y el PMS
d) Multiplicando 2 *  Π * el diámetro del cilindro y por las distancia entre el PMI y el PMS









19.  Los motores diesel, a diferencia de los motores de gasolina

a)  Tienen un tiempo mas
b) no utilizan bomba de inyección
c) No tienen bujía
d)  Tiene dos válvulas de expulsión

20.  El turbofan tiene una ventaja respecto a otros tipos de reactores ya que

a)  Las hélices ayudan a un mayor empuje
b) Solo es necesario un motor para los aviones comerciales
c) Tienen mas inyectores que el turborreactor
d)  Tiene un ventilador a la entrada que le da mayor eficacia
