Ejercicios de Mecancismos. Ruedas dentadas, poleas, bielas..

2º Si ese mismo sistema tiene 10 poleas, que fueza hay que aplicar en el extremo de la cuerda.

3º En el dibujo de la izquierda aparece un sistema de dos poleas fijas y una movil. Si el peso que se quiere levantar es de 600 kg, con que fuerza hay que tirar de la cuerda?.

Ten en cuenta que ( en equilibrio- sin que se caiga el peso ) las cuerdas no se estiran y están sometidas a la misma fuerza en todo el recorrido. Además, la suma de las fuerzas que aparecen hacia abajo son iguales a las que empujan hacia arriba.

Nota: este problema es algo difícil y no se exige para el examen. Pero si lo sacas, demostrarás que has llegado muy lejos

4º  Queremos levantar un coche que pesa 1000 por uno de los lados. Sabemos que haciendo palanca en un lado con una fuerza de 500 kg, lo podemos levantar del suelo. Si ponemos un punto de apoyo a 20 cm del coche y desde el punto de apoyo hasta donde hacemos la fuerza hay 150 cm, que fuerza será suficiente para levantar el coche?

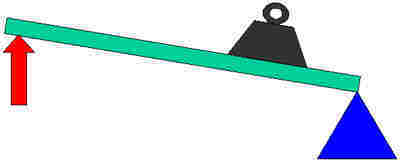

5º  En la figura, el peso que descansa sobre la barra es de 400 Kg. La distancia del peso al punto de apoyo es 50 cm y la barra tiene una longitud total de 3 metro. Calcular la fuerza (marcada en rojo) que hay que aplicar para levantar el peso.

6º Y si resulta que la fuerza que hay que aplicar es demasiado para ti. Que solución le darías para levantar el peso

7º Sabemos que unas tenazas bien afiladas pueden cortar hasta un cable de acero, pero que fuerza aparece en el cable si desde el punto de corte hasta la bisagra hay 6 cm y desde la bisagra hasta donde aplicamos la fuerza 60 cm. Imagina que aplicamos una fuerza de 50 kg.

8º Si la rueda grande gira a 90 rpm y tiene 60 dientes, calcular a que velocidad gira la pequeña si tiene 20 dientes

9º Calcular los dientes de una rueda que gira a 50 rpm si mueve a otra de 80 dientes que gira a 200 rpm

10º Y por ultimo, uno mas difícil todavía. No te preocupes si no das con la solución.

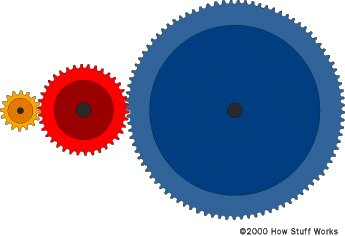

En la figura de abajo, tenemos tres ruedas. Una amarilla, que gira a 100 rpm con 20 dientes, una roja, que no sabemos cuantos dientes tiene, y una azul con 200 dientes. Se pide calcular la velocidad de la rueda azul

Datos:
